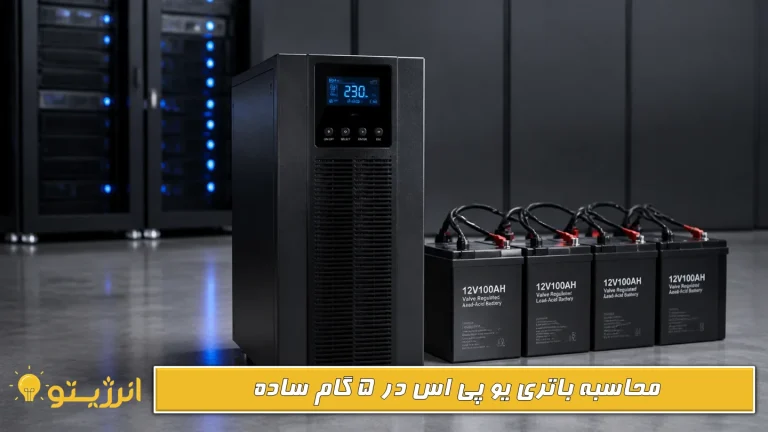

محاسبه باتری یو پی اس در ۵ گام ساده
داشتن یک UPS به تنهایی کافی نیست. قلب تپنده و تعیینکننده عملکرد یک UPS، باتری آن است. انتخاب باتری با ظرفیت نامناسب میتواند به دو نتیجه نامطلوب ختم شود: یا هزینه اضافی برای ظرفیتی که هرگز به آن نیاز نخواهید داشت، یا بدتر از آن، خاموش شدن سیستم در میانه کار به دلیل زمان پشتیبانی ناکافی.
در این راهنمای جامع و کاربردی، فرآیند محاسبه باتری یو پی اس را در ۵ گام ساده و دقیق به شما آموزش میدهیم تا به راحتی ظرفیت و تعداد باتری مورد نیاز سیستم خود را پیدا کنید.
گام اول: درک مفاهیم کلیدی (پیشنیاز محاسبات)
قبل از ورود به فرمولها، لازم است با چند مفهوم اساسی آشنا شویم. درک این موارد، فرآیند محاسبه را برای شما شفاف و ساده خواهد کرد.

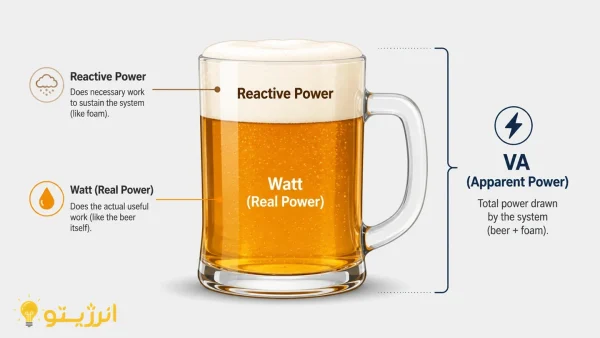

۱. توان: وات (W) در برابر ولت-آمپر (VA)
بر روی اکثر دستگاههای UPS دو عدد برای توان ذکر میشود: یکی با واحد ولت-آمپر (VA) و دیگری با واحد وات (W).
- ولت-آمپر (VA): به آن «توان ظاهری» میگویند.
- وات (W): «توان واقعی» و مصرفی دستگاه شماست.
نکته کلیدی: تمام محاسبات مربوط به باتری باید بر اساس وات (W) انجام شود، زیرا این واحد نشاندهنده مصرف انرژی واقعی تجهیزات شماست.
۲. ظرفیت باتری (آمپرساعت – Ah)
آمپرساعت (Ah) مانند حجم باک بنزین یک خودرو است. این عدد نشان میدهد که یک باتری با ولتاژ مشخص، چه میزان جریان را در طول یک ساعت میتواند تحویل دهد. هرچه آمپرساعت باتری بالاتر باشد، میتواند تجهیزات شما را برای مدت طولانیتری روشن نگه دارد.
۳. زمان پشتیبانی (Backup Time)
این پارامتر کاملاً به نیاز شما بستگی دارد. زمان پشتیبانی یعنی مدت زمانی که انتظار دارید UPS پس از قطع برق، انرژی مورد نیاز تجهیزات شما را تامین کند. این زمان میتواند از چند دقیقه (برای ذخیره اطلاعات و خاموش کردن امن سیستم) تا چندین ساعت (برای ادامه کار فرآیندهای حیاتی) متغیر باشد.
۴. ولتاژ باس DC یو پی اس
هر دستگاه UPS برای کار کردن با باتریها، از یک ولتاژ DC داخلی مشخص استفاده میکند که به آن «ولتاژ باس DC» میگویند. این ولتاژ معمولاً مضربی از ۱۲ است (مانند $12V$, $24V$, $48V$, $96V$ و …). این عدد یکی از مهمترین متغیرها در فرمول ماست و باید آن را از دفترچه راهنما یا مشخصات فنی UPS خود پیدا کنید.

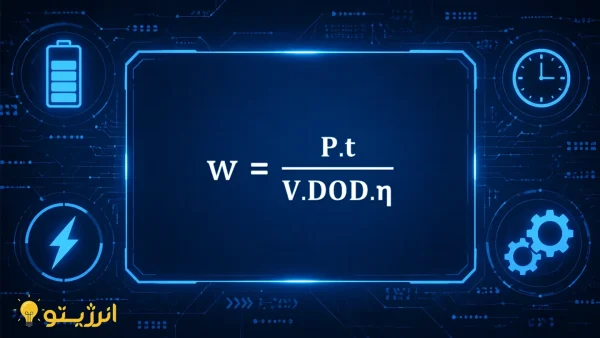

گام دوم: فرمول طلایی محاسبه ظرفیت باتری (Ah)
اکنون که با مفاهیم پایه آشنا شدید، میتوانیم به سراغ فرمول اصلی برویم. برای محاسبه مجموع آمپرساعت مورد نیاز برای کل باتریها، از فرمول زیر استفاده میکنیم:
$$ \text{ظرفیت کل باتری (Ah)} = \frac{\text{توان مصرفی کل (W)} \times \text{زمان پشتیبانی (h)}}{\text{ولتاژ باس DC یو پی اس (V)} \times \text{راندمان اینورتر} \times \text{عمق دشارژ (DOD)}} $$
تشریح اجزای فرمول:
- توان مصرفی کل (W): مجموع توان واقعی تمام دستگاههایی که به UPS متصل میکنید. این عدد را میتوانید از روی برچسب منبع تغذیه (Power Supply) تجهیزات خود بخوانید.
- زمان پشتیبانی (h): مدت زمان مورد نیاز شما به واحد ساعت. برای مثال، اگر ۳۰ دقیقه زمان نیاز دارید، باید آن را به صورت $0.5$ ساعت در فرمول وارد کنید.
- ولتاژ باس DC یو پی اس (V): ولتاژ داخلی UPS که در گام قبل توضیح داده شد.
- راندمان اینورتر: اینورتر بخشی از UPS است که ولتاژ DC باتری را به ولتاژ AC شهری تبدیل میکند. در این فرآیند مقداری انرژی به صورت گرما هدر میرود. راندمان اینورتر معمولاً عددی بین $0.85$ تا $0.95$ (یا $85\%$ تا $95\%$) است. اگر این عدد را نمیدانید، بهتر است یک مقدار محافظهکارانه مانند $0.9$ را در نظر بگیرید.
- عمق دشارژ (DOD – Depth of Discharge): تخلیه کامل باتریهای سیلد لید اسید (نوع رایج باتریهای UPS) به شدت از عمر آنها میکاهد. به همین دلیل، ما هرگز تمام ظرفیت باتری را استفاده نمیکنیم. ضریب DOD مشخص میکند که ما مجاز به استفاده از چند درصد ظرفیت باتری هستیم. برای افزایش طول عمر باتری، این عدد را معمولاً بین $0.7$ تا $0.8$ در نظر میگیرند.
گام سوم: محاسبه تعداد باتریها
پس از محاسبه ظرفیت کل، باید بدانیم به چند عدد باتری نیاز داریم. از آنجایی که اکثر باتریهای UPS موجود در بازار $12$ ولتی هستند، محاسبه تعداد آنها بسیار ساده است:
$$ \text{تعداد باتری} = \frac{\text{ولتاژ باس DC یو پی اس (V)}}{\text{ولتاژ هر باتری (معمولاً 12V)}} $$
این باتریها به صورت سری به یکدیگر متصل میشوند تا ولتاژ مورد نیاز UPS را تامین کنند.
گام چهارم: مثال کاربردی گام به گام
بیایید تمام این تئوریها را با یک مثال عملی شفاف کنیم.
سناریو: ما میخواهیم برای یک مجموعه سرور که شامل تجهیزات زیر است، به مدت ۹۰ دقیقه برق اضطراری فراهم کنیم.
- یک سرور با توان مصرفی $450$ وات
- یک مانیتور با توان مصرفی $50$ وات
- دستگاه UPS ما دارای ولتاژ باس DC برابر با $48V$ است.
محاسبات:
۱. محاسبه توان مصرفی کل:
توان کل = 450W + 50W = 500W
۲. تبدیل زمان پشتیبانی به ساعت:
زمان پشتیبانی = 90 دقیقه = 1.5 ساعت
۳. جایگذاری مقادیر در فرمول اصلی: (راندمان را $0.9$ و DOD را $0.8$ در نظر میگیریم)
$$ \text{ظرفیت کل (Ah)} = \frac{500 \times 1.5}{48 \times 0.9 \times 0.8} = \frac{750}{34.56} \approx 21.7 \text{ Ah} $$
از آنجایی که باتری با ظرفیت دقیق $21.7Ah$ در بازار وجود ندارد، ما این عدد را به سمت بالا گرد کرده و نزدیکترین ظرفیت استاندارد موجود (مثلاً $22Ah$ یا $24Ah$) را انتخاب میکنیم.
۴. محاسبه تعداد باتریها:
$$ \text{تعداد باتری} = \frac{48V}{12V} = 4 \text{ عدد} $$
نتیجه نهایی: برای این سناریو، ما به ۴ عدد باتری ۱۲ ولت با ظرفیت حداقل ۲۲ آمپرساعت نیاز داریم.
گام پنجم: نکات تکمیلی و مهم
- ضریب اطمینان (Safety Margin): باتریها به مرور زمان دچار فرسودگی شده و ظرفیت خود را از دست میدهند. همچنین ممکن است در آینده تجهیزات بیشتری به UPS خود اضافه کنید. عاقلانه است که همیشه $20\%$ تا $25\%$ ظرفیت بیشتری نسبت به عدد محاسبه شده در نظر بگیرید.
- تاثیر دما: دمای ایدهآل برای کارکرد باتریهای سیلد لید اسید حدود $25$ درجه سانتیگراد است. دماهای بالاتر عمر باتری را به شدت کاهش میدهد و دماهای پایینتر نیز ظرفیت قابل دسترس آن را کم میکند.
- انتخاب برند معتبر: همیشه از باتریهای باکیفیت و برندهای معتبر استفاده کنید تا از عملکرد قابل اطمینان و عمر مفید طولانی آنها مطمئن شوید.
نتیجهگیری
محاسبه باتری یو پی اس شاید در نگاه اول پیچیده به نظر برسد، اما با دنبال کردن این ۵ گام ساده و درک مفاهیم پشت آن، میتوانید با اطمینان کامل، بهترین و مقرونبهصرفهترین باتری را برای سیستم خود انتخاب کنید. یک محاسبه دقیق نه تنها شما را از هزینههای اضافی نجات میدهد، بلکه تضمین میکند که در لحظات حساس قطعی برق، سیستم شما با پایداری کامل به کار خود ادامه دهد.
