آنالایزر انرژی سه‌فاز

مقدمه

تصور کنید خط تولید کارخانه‌تان بدون هیچ هشداری از کار می‌افتد. موتورها داغ می‌کنند، خازن‌های بانک جبران توان می‌سوزند و قبض برق هر ماه بالاتر می‌رود — اما هیچ‌کس نمی‌داند دقیقاً کجا مشکل است. این دقیقاً همان سناریویی است که یک آنالایزر انرژی سه‌فاز برای جلوگیری از آن طراحی شده است.

برخلاف کنتور برق که فقط مصرف تجمعی را ثبت می‌کند، پاور آنالایزر سه‌فاز مثل یک اسکوپ پیشرفته عمل می‌کند: سیگنال‌های ولتاژ و جریان هر سه فاز را به‌صورت همزمان نمونه‌برداری می‌کند، پارامترهای کیفیت توان را محاسبه می‌کند و تاریخچه‌ای از رفتار شبکه برق شما می‌سازد که بعداً قابل تحلیل است.

در این مقاله از مفاهیم پایه عبور می‌کنیم و مستقیم به سراغ آنچه یک مهندس یا تکنسین در میدان به آن نیاز دارد می‌رویم.

آنالایزر انرژی سه‌فاز چیست و چه تفاوتی با پاورمتر دارد؟

پاورمتر یک اندازه‌گیری لحظه‌ای ارائه می‌دهد: همین الان چند کیلووات مصرف می‌شود. اما پاور آنالایزر سه‌فاز یک سیستم اندازه‌گیری چندلایه است که:

• پارامترها را در بازه‌های زمانی تعریف‌شده (مثلاً هر ۱۰ ثانیه یا هر ۱۵ دقیقه) ثبت می‌کند.
• هارمونیک‌ها تا مرتبه ۵۰ و بالاتر را آنالیز می‌کند.
• عدم تعادل فازها را محاسبه و هشدار می‌دهد.
• داده‌ها را برای صادرات به نرم‌افزار (Excel، SCADA، BMS) آماده می‌کند.
• رویدادهای گذرا مثل ولتاژ افت (Sag) و ولتاژ اضافه (Swell) را ثبت می‌کند.

تفاوت را با یک مثال ساده می‌توان نشان داد: پاورمتر مثل دماسنج لحظه‌ای است؛ پاور آنالایزر مثل دستگاه هولتر قلب که ۲۴ ساعت ضربان را ثبت می‌کند.

پارامترهای اندازه‌گیری: چه چیزی واقعاً اهمیت دارد؟

پارامترهای اصلی توان

یک آنالایزر انرژی سه‌فاز استاندارد این کمیت‌ها را اندازه‌گیری می‌کند:

رابطه بین این سه توان:

$$ S = \sqrt{P^2 + Q^2} $$

$$ PF = \frac{P}{S} = \cos\varphi $$

هارمونیک‌ها و THD

Total Harmonic Distortion یا $THD$ معیار اصلی کیفیت توان است:

$$ THD_V = \frac{\sqrt{\sum_{n=2}^{N} V_n^2}}{V_1} \times 100\% $$

که در آن $V_1$ دامنه فرکانس اصلی (۵۰ هرتز) و $V_n$ دامنه هارمونیک مرتبه $n$ است.

مقادیر مرجع استاندارد IEC 61000-2-2:

• $THD_V < 8\%$ برای شبکه‌های صنعتی قابل قبول است.
• $THD_V > 5\%$ در شبکه‌های حساس (بیمارستان، دیتاسنتر) نیاز به اقدام دارد.

منابع اصلی هارمونیک در صنعت: درایوهای VFD، یکسوکننده‌های SCR، UPS، کوره‌های قوس الکتریکی و بارهای غیرخطی.

عدم تعادل فازها (Voltage Unbalance)

$$ VUF = \frac{V_{negative\_sequence}}{V_{positive\_sequence}} \times 100\% $$

استاندارد EN 50160 حداکثر $2\%$ عدم تعادل را مجاز می‌داند. حتی $2\%$ عدم تعادل ولتاژ می‌تواند دمای موتورهای القایی را تا $10\%$ افزایش دهد و عمر آن‌ها را به‌شدت کاهش دهد.

معماری داخلی: چطور کار می‌کند؟

مرحله ۱: نمونه‌برداری (Sampling)

آنالایزرهای حرفه‌ای با نرخ نمونه‌برداری ۱۰۲۴۰ نمونه در ثانیه یا بالاتر کار می‌کنند. این نرخ برای تشخیص هارمونیک‌ها تا مرتبه ۱۰۰ (فرکانس ۵۰۰۰ هرتز) کافی است — طبق قضیه نایکوئیست، نرخ نمونه‌برداری باید حداقل دو برابر بالاترین فرکانس مورد نظر باشد.

مرحله ۲: پردازش با FFT

تبدیل فوریه سریع (Fast Fourier Transform) سیگنال زمانی را به طیف فرکانسی تبدیل می‌کند. این همان روشی است که آنالایزر با آن می‌فهمد چه مقدار از سیگنال در فرکانس ۵۰، ۱۵۰، ۲۵۰ هرتز و… قرار دارد.

مرحله ۳: ثبت و ارتباطات

داده‌های پردازش‌شده از طریق پروتکل‌های ارتباطی به سیستم‌های بالادستی منتقل می‌شوند:

• Modbus RTU/TCP — رایج‌ترین پروتکل در صنعت ایران
• BACnet — ساختمان‌های هوشمند و BMS
• IEC 61850 — پست‌های برق و شبکه‌های توزیع
• DLMS/COSEM — کنتورهای هوشمند

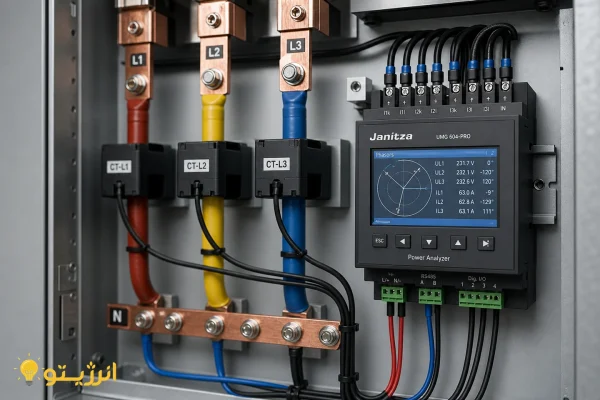

نقش ترانسفورماتورهای اندازه‌گیری (CT و PT)

ترانسفورماتور جریان (CT)

برای جریان‌های بالای ۵ آمپر، اتصال مستقیم به آنالایزر ممکن نیست. CT جریان اولیه را به ۵A یا ۱A استاندارد تبدیل می‌کند.

نکات مهم در انتخاب CT:

• کلاس دقت: برای اندازه‌گیری انرژی حداقل کلاس 0.5S یا 0.2S انتخاب کنید.
• بار CT (Burden): مجموع امپدانس سیم‌کشی و ورودی آنالایزر نباید از بار نامی CT تجاوز کند.
• CT باز نشود: مدار ثانویه CT هرگز نباید در حین کار باز بماند — ولتاژ خطرناک ایجاد می‌شود.

ترانسفورماتور ولتاژ (PT/VT)

برای ولتاژهای بالای ۶۹۰ ولت (مثلاً شبکه‌های ۲۰ کیلوولت) از PT استفاده می‌شود. نسبت تبدیل رایج: 20000V/100V.

کاربردهای عملی در صنعت

۱. ممیزی انرژی (Energy Audit)

قبل از هر اقدام بهینه‌سازی، باید وضعیت پایه (Baseline) را بدانید. آنالایزر در یک دوره ۷ تا ۳۰ روزه نصب می‌شود و پروفایل مصرف را ثبت می‌کند. خروجی این داده‌ها مشخص می‌کند:

• کدام تجهیز بیشترین مصرف را دارد؟
• ضریب توان در چه ساعاتی افت می‌کند؟
• آیا مصرف در ساعات غیرکاری غیرعادی است؟

۲. عیب‌یابی شبکه برق

سناریوی رایج: موتور پمپ هر چند هفته یک‌بار بدون دلیل مشخص Trip می‌کند.

با نصب آنالایزر و فعال‌کردن ثبت رویداد (Event Logging) می‌توان فهمید:

• آیا قبل از Trip، ولتاژ افت کرده؟ (Voltage Sag)
• آیا جریان ناگهانی بالا رفته؟ (Overcurrent)
• آیا عدم تعادل فازها وجود دارد؟

۳. جبران توان راکتیو

بانک خازنی بدون اطلاعات دقیق از $Q$ و $PF$ در ساعات مختلف، نمی‌تواند بهینه کار کند. آنالایزر داده‌های لازم برای تنظیم رله‌های کنترل بانک خازنی را فراهم می‌کند.

۴. مانیتورینگ مداوم در تابلو برق

آنالایزرهای تابلویی (Panel-mount) مثل سری EM شنایدر، DIRIS سولاسیا یا WM کارل زایس به‌صورت دائمی نصب می‌شوند و از طریق Modbus به SCADA متصل می‌شوند.

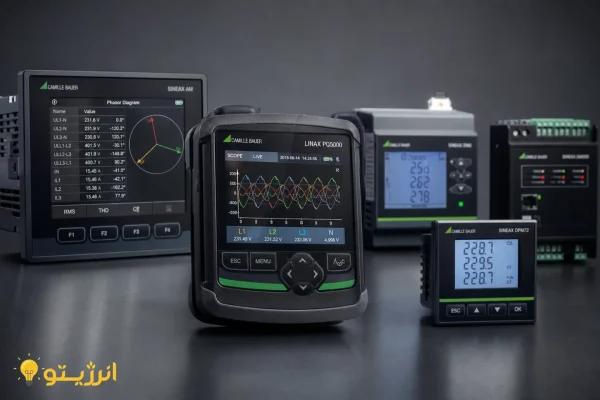

انواع آنالایزر انرژی سه‌فاز

بر اساس نوع نصب

پرتابل (Portable):

• مناسب برای ممیزی انرژی و عیب‌یابی موقت
• نمونه‌های شناخته‌شده: Fluke 435-II، HIOKI PW3390، Chauvin Arnoux CA8335
• قابلیت ثبت داده روی حافظه داخلی یا SD Card

تابلویی (Panel-mount):

• نصب دائمی در تابلو برق
• ابعاد استاندارد DIN 96×96 یا 72×72
• اتصال به شبکه ارتباطی کارخانه از طریق Modbus یا Ethernet

بر اساس کلاس دقت

استاندارد IEC 61557-12 کلاس‌های دقت را تعریف می‌کند:

برندهای معتبر و راهنمای انتخاب

برندهای پرتابل حرفه‌ای

Fluke 435-II / 437-II

• تحلیل هارمونیک تا مرتبه ۵۰
• ثبت رویدادهای گذرا (Transient)
• مناسب برای محیط‌های صنعتی سخت (IP51)
• نقطه قوت: نرم‌افزار Energy Analyze Plus قوی

HIOKI PW3390 / PW6001

• نرخ نمونه‌برداری بالا، دقت عالی
• مناسب برای تست تجهیزات الکترونیک قدرت
• نقطه قوت: اندازه‌گیری همزمان چند کانال

Chauvin Arnoux CA8335

• رابط کاربری فارسی‌پسند
• قیمت رقابتی‌تر نسبت به Fluke
• مناسب برای تیم‌های نگهداری

برندهای تابلویی

Schneider Electric PM5000/PM8000 Series

• یکپارچگی کامل با اکوسیستم EcoStruxure
• پروتکل‌های ارتباطی متنوع

Socomec DIRIS A Series

• طراحی مدولار
• مناسب برای ساختمان‌های تجاری و صنعتی

Kyoritsu (کیوریتسو) و Unity

• گزینه‌های اقتصادی‌تر با کارایی قابل قبول
• محبوب در بازار ایران به دلیل قیمت و دسترسی به قطعات

نکات عملی نصب و راه‌اندازی

چک‌لیست قبل از نصب

• [ ] نسبت CT را با جریان نامی بار تطبیق دهید (معمولاً ۱۲۵٪ جریان نامی)
• [ ] کلاس دقت CT با کلاس دقت آنالایزر هماهنگ باشد
• [ ] پلاریته CT را رعایت کنید (K→L یا P1→P2)
• [ ] سیم‌کشی ولتاژ با فیوز محافظت شود (حداکثر ۲A)
• [ ] آدرس Modbus و Baud Rate را قبل از نصب تنظیم کنید

اشتباهات رایج

اشتباه ۱: CT معکوس نصب شده

علامت: توان اکتیو منفی نمایش داده می‌شود. راه‌حل: جهت CT را برعکس کنید یا در نرم‌افزار علامت را تغییر دهید.

اشتباه ۲: نسبت CT اشتباه وارد شده

علامت: مقادیر جریان و توان با واقعیت تناسب ندارند. راه‌حل: نسبت CT را در منوی تنظیمات آنالایزر بررسی کنید.

اشتباه ۳: اتصال ولتاژ به فاز اشتباه

علامت: زاویه فاز بین ولتاژ و جریان غیرمنطقی است، $PF$ منفی یا بزرگ‌تر از ۱ نمایش داده می‌شود.

جمع‌بندی

اگر با هر یک از این موارد روبرو هستید، آنالایزر انرژی سه‌فاز ابزار مناسب شماست:

• قبض برق بالاست و نمی‌دانید کجا هدررفت دارید.
• تجهیزات الکتریکی زودتر از موعد خراب می‌شوند.
• موتورها یا درایوها بدون دلیل مشخص Trip می‌کنند.
• می‌خواهید بانک خازنی را بهینه تنظیم کنید.
• گواهینامه ISO 50001 یا ممیزی انرژی نیاز دارید.
• شبکه برق شما بارهای غیرخطی زیاد (VFD، UPS، کوره) دارد.

آنالایزر انرژی سه‌فاز نه یک هزینه، بلکه یک سرمایه‌گذاری است. در اکثر پروژه‌های صنعتی، هزینه دستگاه در کمتر از یک سال از طریق کاهش جریمه‌های تعرفه‌ای، بهینه‌سازی مصرف و جلوگیری از خرابی تجهیزات جبران می‌شود.
