فیلتر هارمونیک اکتیو و پسیو | کنترل کامل THD

در سال‌های اخیر با گسترش بارهای الکترونیک قدرت، شبکه‌های برق ـ خصوصاً در صنایع و نیروگاه‌های خورشیدی ـ بیش از هر زمان دیگری با اعوجاج هارمونیکی، THD بالا و نوسانات مخرب توان مواجه شده‌اند. این اختلالات اگر کنترل نشوند، می‌توانند منجر به گرم‌شدگی کابل‌ها، سوختن خازن‌های بانک اصلاح ضریب قدرت، کاهش راندمان اینورترها، خطای مکرر PLCها و حتی توقف خط تولید شوند. در چنین شرایطی، فیلتر هارمونیک اکتیو و پسیو نقش یک ناجی را بازی می‌کنند؛ تجهیزاتی که اگر درست انتخاب و طراحی شوند، قادرند کیفیت توان شبکه را متحول کنند. در این مقاله، با دیدگاهی کاملاً مهندسی، کاربردی و سطح‌بالا، به تحلیل دقیق انواع فیلترهای هارمونیک، تفاوت عملکرد آن‌ها، نحوه انتخاب صحیح و خطاهای رایج در نصب می‌پردازیم.

فیلتر هارمونیک چیست و چرا به آن نیاز داریم؟

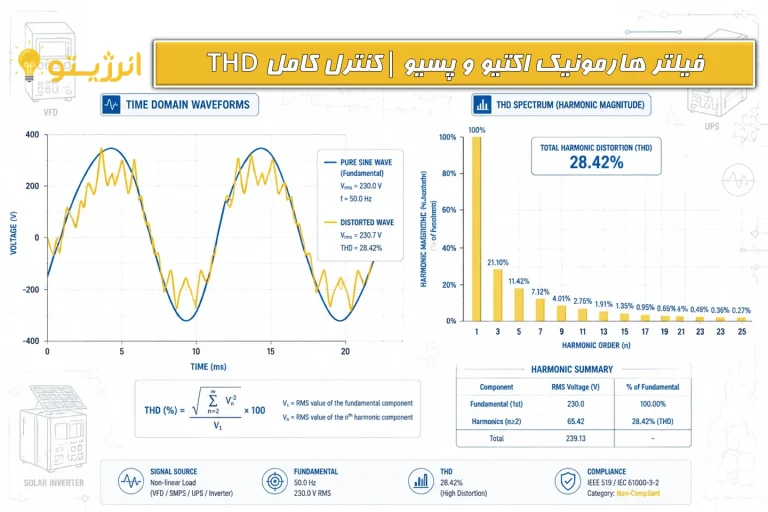

اعوجاج هارمونیکی به‌دلیل وجود بارهای غیرخطی ایجاد می‌شود؛ تجهیزاتی مانند درایوهای سرعت متغیر (VFD)، اینورترهای خورشیدی، یکسوسازهای ۶ و ۱۲ پالسه، منابع تغذیه سوئیچینگ صنعتی، UPS، کامپیوترها، سرورها و لامپ‌های LED. جریان این تجهیزات غیرسینوسی است و وقتی از شبکه عبور می‌کند، باعث افزایش THD می‌شود. اگر THD در جریان یا ولتاژ از حدود استاندارد IEEE 519 فراتر رود، نتیجه آن افزایش تلفات کابل و ترانس، فعال شدن حفاظت‌ها، کاهش راندمان موتور و اینورتر، گرم‌شدگی خازن‌های بانک اصلاح ضریب قدرت و وقوع پدیده رزنانس بین خازن و شبکه است. بنابراین کنترل هارمونیک دیگر یک انتخاب نیست؛ ضرورتی حیاتی برای افزایش عمر تجهیزات است.

فیلتر هارمونیک پسیو (Passive Harmonic Filter)

ماهیت و عملکرد

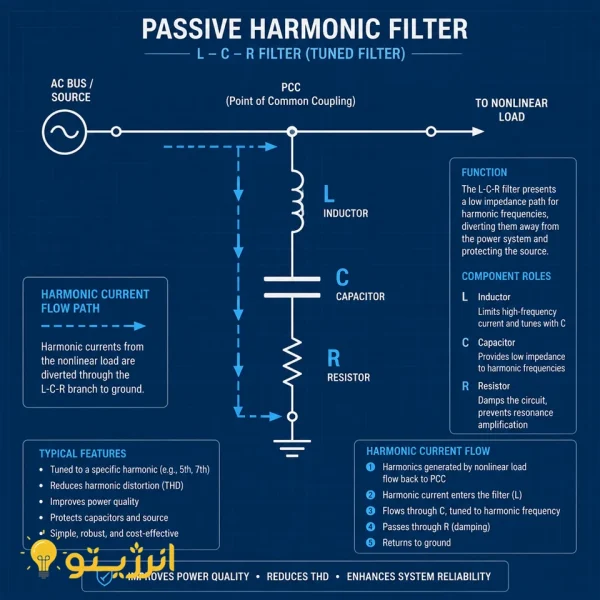

فیلتر پسیو از ترکیب سلف (L)، خازن (C) و مقاومت (R) ساخته می‌شود و وظیفه آن ایجاد یک مسیر امپدانس پایین برای هارمونیک‌های مشخص است. این فیلتر هیچ بخش الکترونیک قدرت ندارد و رفتار آن منفعلانه است؛ یعنی فقط هارمونیک‌هایی را که برایش تنظیم شده جذب می‌کند.

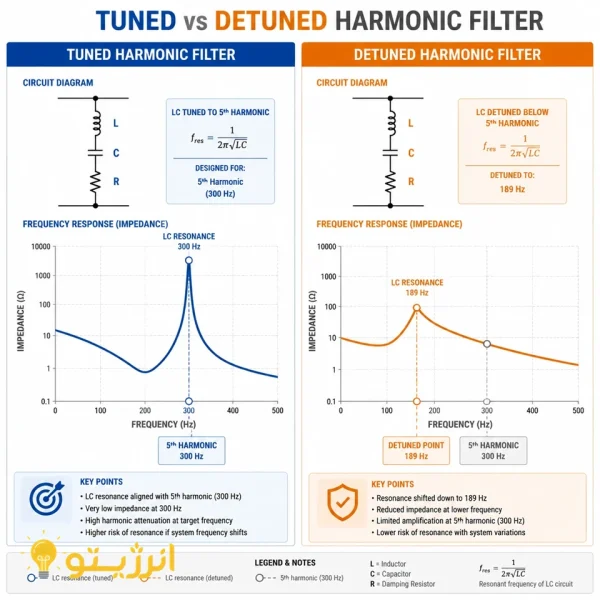

انواع فیلتر پسیو

۱. فیلتر Tuned

این فیلتر دقیقاً برای حذف یک مرتبه هارمونیک خاص (مثلاً ۵ یا ۷) تنظیم می‌شود. کاربردهای آن شامل نقاطی است که بار غیرخطی ثابت دارند، سیستم‌های صنعتی با مبدل‌های ۶ پالسه و کوره‌ها یا خطوط مشخص فرایندی. از محدودیت‌های آن حساسیت به تغییرات شبکه، خطر اشباع سلف و احتمال بروز رزنانس محلی است.

۲. فیلتر Detuned (فیلتر دتیون با P=7% یا P=14%)

این فیلترها همراه بانک خازنی نصب می‌شوند تا از وقوع رزنانس جلوگیری کنند. P=7% مناسب حذف هارمونیک‌های پنجم به بالا و P=14% مناسب حذف هارمونیک‌های سوم به بالا است. کاربردهای آن شامل اصلاح ضریب قدرت در شبکه‌های دچار هارمونیک، جلوگیری از سوختن خازن بانک PFC و صنایع دارای VFD، اینورتر، UPS یا بارهای غیرخطی ترکیبی است. مزیت اصلی آن‌ها جابجا کردن فرکانس رزونانس LC به فرکانسی امن است.

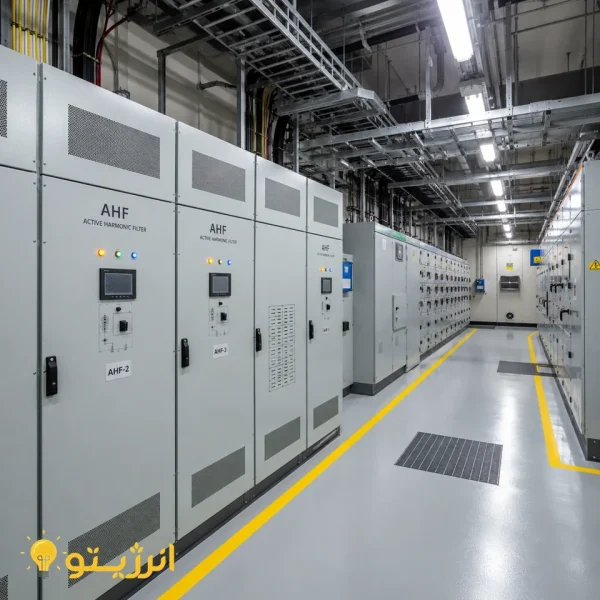

فیلتر هارمونیک اکتیو (Active Harmonic Filter – AHF)

عملکرد هوشمند

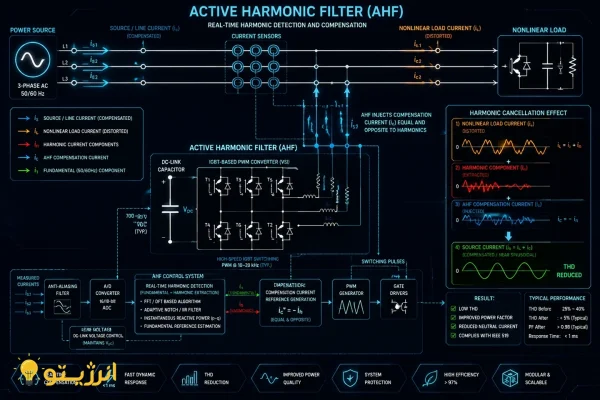

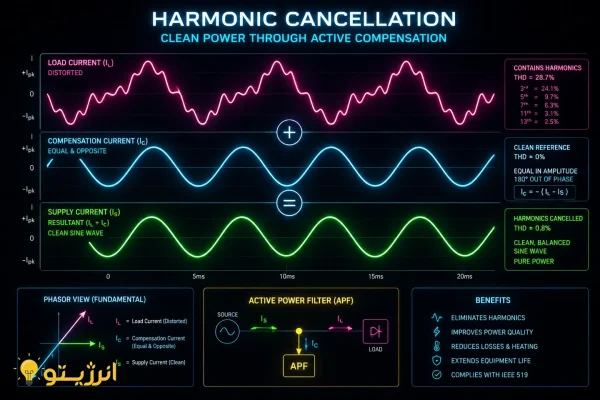

فیلتر اکتیو برخلاف فیلتر پسیو، بر اساس تزریق جریان برابر و مخالف هارمونیک موجود عمل می‌کند و به‌صورت لحظه‌ای طیف هارمونیک را تحلیل می‌کند. مزایای آن شامل حذف همزمان چندین مرتبه هارمونیک، کارایی بالا حتی در بارهای بسیار متغیر، کاهش THD تا سطوح استاندارد IEEE 519، توانایی جبران توان راکتیو (در برخی مدل‌ها)، حذف فلیکر و بی‌تأثیر بودن نسبت به تغییرات شبکه یا بار است. کاربردهای آن شامل کارخانه‌هایی با بارهای غیرخطی شدید، مراکز داده و سرورها، نیروگاه‌های خورشیدی و خطوط تولید با مصرف لحظه‌ای متغیر است. به‌طور خلاصه فیلتر اکتیو برای شبکه‌های مدرن بهترین گزینه حفاظتی محسوب می‌شود.

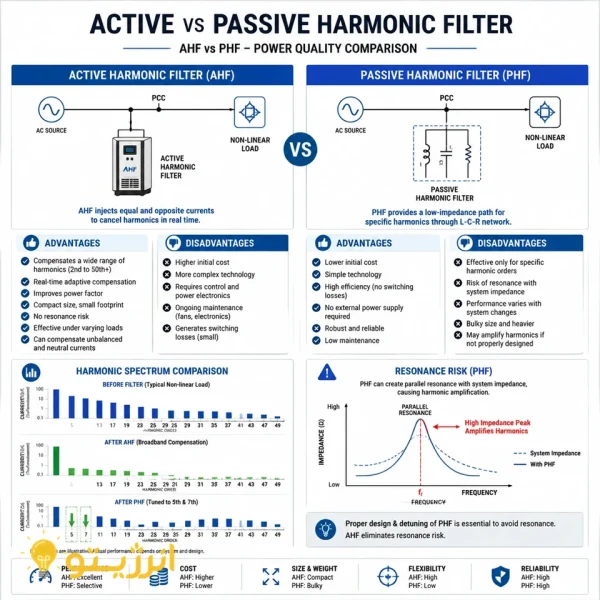

مقایسه فیلتر اکتیو و پسیو (تحلیل مهندسی)

ویژگی‌های فیلترهای اکتیو و پسیو به شرح زیر قابل مقایسه است:

– فیلتر پسیو توان حذف همزمان چند هارمونیک را ندارد، اما فیلتر اکتیو دارد.

– قیمت فیلتر پسیو کمتر است و فیلتر اکتیو بالاتر.

– عملکرد پسیو در بارهای متغیر ضعیف و عملکرد اکتیو عالی است.

– فیلتر پسیو خطر رزنانس دارد اما اکتیو ندارد.

– نیاز به مطالعه شبکه در فیلتر پسیو زیاد است و در اکتیو متوسط.

– جبران توان راکتیو در پسیو محدود و در اکتیو امکان‌پذیر است.

– راندمان پسیو در THD بالا متوسط و اکتیو بسیار عالی است.

نتیجه

اگر هارمونیک‌ها کم، شبکه ساده و بودجه محدود باشد، فیلتر پسیو بهترین انتخاب است. اگر شبکه مدرن، بارها متغیر و THD بالا باشد، فیلتر اکتیو بهترین گزینه خواهد بود.

اهمیت کیفیت توان و نقش فیلترها در افزایش عمر تجهیزات

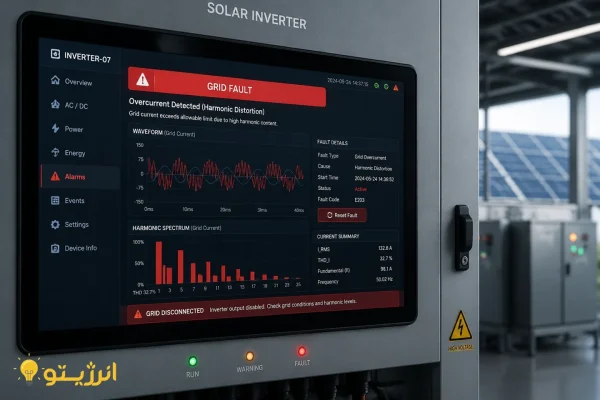

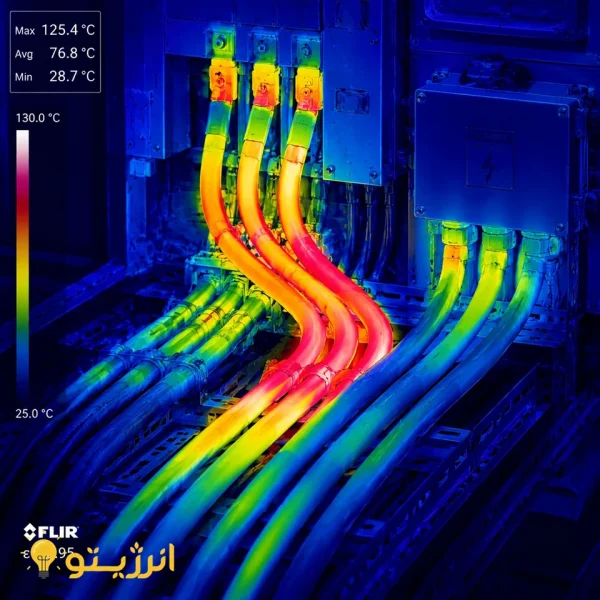

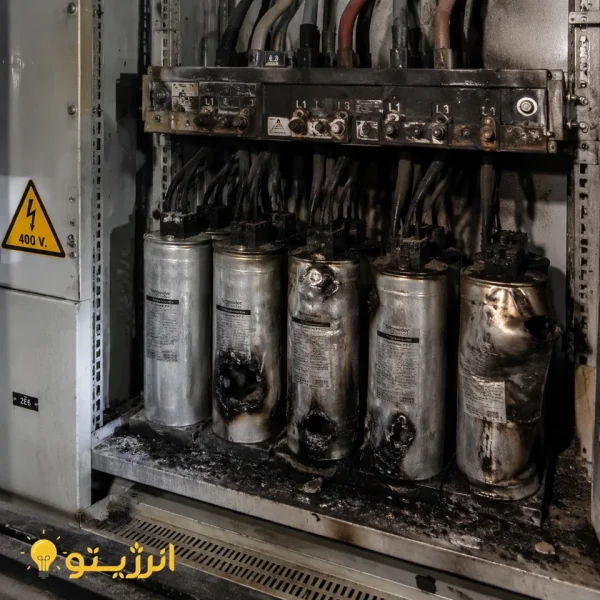

وقتی هارمونیک در شبکه زیاد باشد، پیامدهایی مانند افزایش تلفات آهنی و مسی ترانس، داغ‌شدن موتورهای القایی، تریپ اشتباه حفاظت‌ها، گرم‌شدن کابل‌ها و باس‌داکت، تورم و انفجار خازن‌ها و خطاهای HVDC یا Over Current در اینورترهای خورشیدی رخ می‌دهد. نصب فیلتر هارمونیک باعث می‌شود THD به مقدار استاندارد برسد، عمر تجهیزات ۲۰ تا ۳۰ درصد افزایش یابد، راندمان موثر کارخانه بالا رود، هزینه‌های نگهداری کاهش یابد و مصرف انرژی کم‌تر شود.

چالش‌ها و راهکارهای انتخاب فیلتر هارمونیک

چالش ۱: انتخاب اشتباه نوع فیلتر

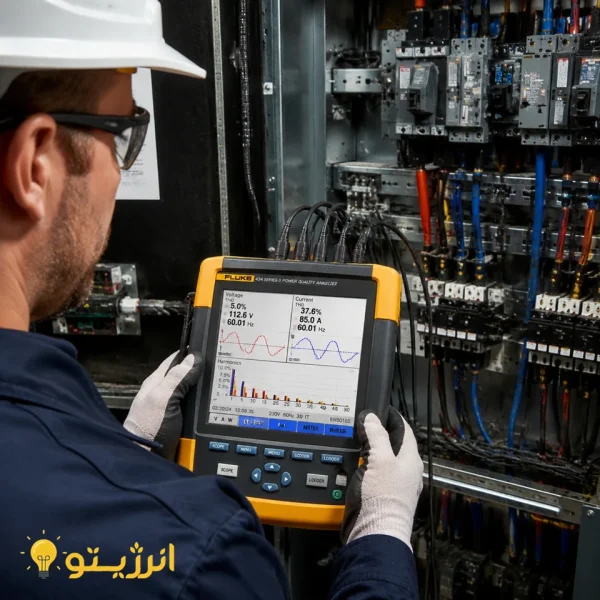

راهکار: پیش از هر چیز باید آنالیز هارمونیک با پاورآنالایزر انجام شود.

چالش ۲: رزنانس بین بانک خازنی و شبکه

راهکار: استفاده از فیلتر Detuned و تنظیم فرکانس ۱۸۹ هرتز برای حذف هارمونیک پنجم.

چالش ۳: بارهای غیرخطی متغیر

راهکار: فیلتر اکتیو بهترین انتخاب برای شرایطی است که بار پیوسته در حال تغییر است.

چالش ۴: محدودیت بودجه

راهکار: استفاده از ترکیب فیلتر پسیو Detuned و فیلتر اکتیو کم‌قدرت. این ترکیب هم ضریب قدرت را اصلاح می‌کند و هم THD را کاهش می‌دهد و از نظر هزینه نسبت به نصب کامل AHF مقرون‌به‌صرفه‌تر است.

سوالات متداول

۱. آیا نصب بانک خازنی بدون فیلتر هارمونیک خطرناک است؟
بله، در شبکه‌های دارای بار غیرخطی احتمال رزنانس و سوختن خازن بسیار زیاد است.

۲. بهترین گزینه برای نیروگاه خورشیدی چیست؟
فیلتر اکتیو بهترین عملکرد را در کاهش THD جریان خروجی اینورتر دارد.

۳. آیا فیلتر پسیو باعث بهبود THD ولتاژ هم می‌شود؟
بیشتر در کاهش THD جریان مؤثر است و تأثیر آن بر ولتاژ محدود است.

۴. آیا انتخاب فیلتر بدون اندازه‌گیری مجاز است؟
خیر، اندازه‌گیری سه‌روزه حداقل استاندارد است.

۵. آیا فیلتر اکتیو نیاز به نگهداری دارد؟
بسیار کم؛ فقط بازدیدهای دوره‌ای کافی است.

نتیجه‌گیری

فیلترهای هارمونیک اکتیو و پسیو از بنیادی‌ترین تجهیزات حفاظت کیفیت توان در شبکه‌های صنعتی و نیروگاهی محسوب می‌شوند. اگر انتخاب صحیح و مهندسی‌شده باشند، از تجهیزات در برابر رزنانس، افزایش THD، داغ‌شدگی، خرابی خازن‌ها، خطاهای اینورتر و اختلالات PLC محافظت می‌کنند و بهره‌وری سیستم را به‌شکل قابل توجهی افزایش می‌دهند. اگر قصد انتخاب، طراحی یا خرید فیلتر مناسب را دارید، بهترین مسیر انجام یک آنالیز هارمونیک دقیق و دریافت مشاوره تخصصی است.
