راهنمای کامل هوشمندسازی ساختمان با BMS

مقدمه

تصور کنید وارد ساختمان اداری خود می‌شوید و سیستم روشنایی به‌طور خودکار تنظیم می‌شود، دمای محیط به حالت ایده‌آل می‌رسد و تمام تاسیسات بدون نیاز به دخالت انسانی با هم هماهنگ عمل می‌کنند. این دقیقاً همان چیزی است که هوشمندسازی ساختمان BMS (Building Management System) برای شما فراهم می‌کند. در دنیای امروز که بهینه‌سازی مصرف انرژی، کاهش هزینه‌های عملیاتی و افزایش راحتی کاربران از اولویت‌های اصلی مدیران ساختمان است، سیستم‌های BMS به ابزاری ضروری تبدیل شده‌اند.

در این راهنمای جامع، شما با مفاهیم پایه‌ای اتوماسیون خانگی و کنترل هوشمند تاسیسات آشنا خواهید شد، تفاوت BMS با خانه هوشمند را درک می‌کنید و با اجزای اصلی، پروتکل‌های ارتباطی مانند پروتکل KNX، و هزینه BMS آشنا می‌شوید.

سیستم BMS چیست و چرا اهمیت دارد؟

تعریف سیستم مدیریت ساختمان (BMS)

سیستم مدیریت ساختمان یا BMS (Building Management System) یک سیستم کامپیوتری متمرکز است که تمام تاسیسات مکانیکی و الکتریکی یک ساختمان را کنترل، نظارت و مدیریت می‌کند. این سیستم شامل تهویه مطبوع (HVAC)، روشنایی، سیستم‌های امنیتی، آتش‌نشانی، آسانسورها و سایر تجهیزات است.

برخلاف خانه هوشمند که معمولاً برای واحدهای مسکونی کوچک طراحی شده و بر راحتی و سرگرمی تمرکز دارد، BMS برای ساختمان‌های بزرگ تجاری، اداری، بیمارستانی و صنعتی طراحی شده و بر بهینه‌سازی انرژی، کاهش هزینه‌ها و مدیریت پیچیده تاسیسات سنگین تأکید دارد.

اهداف اصلی هوشمندسازی ساختمان با BMS

۱. کاهش مصرف انرژی: با نظارت لحظه‌ای و تنظیم خودکار تاسیسات، مصرف انرژی تا $30\%$ کاهش می‌یابد.

۲. افزایش راحتی و بهره‌وری: محیط کاری مناسب با دما، رطوبت و روشنایی بهینه.

۳. کاهش هزینه‌های عملیاتی: تعمیرات پیشگیرانه و کاهش خرابی‌های ناگهانی.

۴. مدیریت متمرکز: کنترل تمام سیستم‌ها از یک نقطه واحد.

۵. افزایش امنیت: یکپارچه‌سازی سیستم‌های امنیتی، دوربین‌ها و کنترل دسترسی.

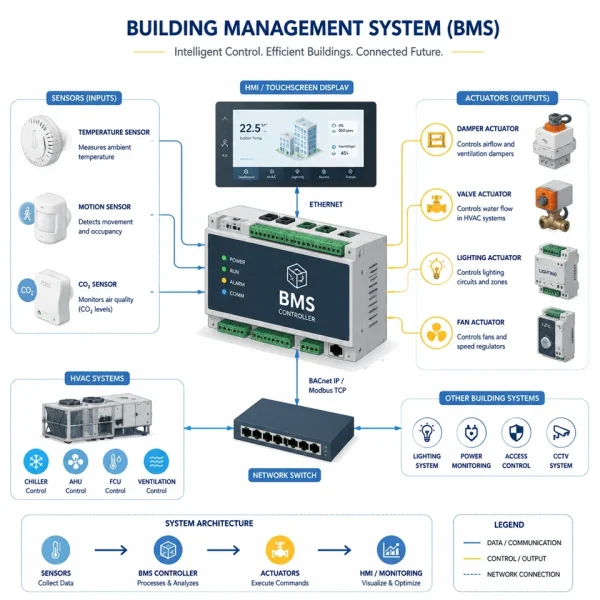

اجزای اصلی سیستم BMS

یک سیستم BMS کامل از چهار بخش اصلی تشکیل شده است:

۱. سنسورها (Sensors)

سنسورها اطلاعات محیطی را جمع‌آوری می‌کنند:

• سنسور دما و رطوبت: برای کنترل سیستم تهویه

• سنسور حرکت (PIR): برای روشنایی هوشمند و امنیت

• سنسور کیفیت هوا (CO₂): برای تهویه مناسب

• سنسور نور: برای تنظیم خودکار روشنایی

۲. کنترلرها (Controllers)

کنترلرها مغز سیستم هستند و بر اساس داده‌های دریافتی از سنسورها، دستورات لازم را صادر می‌کنند:

• PLC (Programmable Logic Controller): برای کنترل تاسیسات صنعتی

• DDC (Direct Digital Controller): برای سیستم‌های HVAC

• کنترلرهای KNX: برای اتوماسیون ساختمان استاندارد

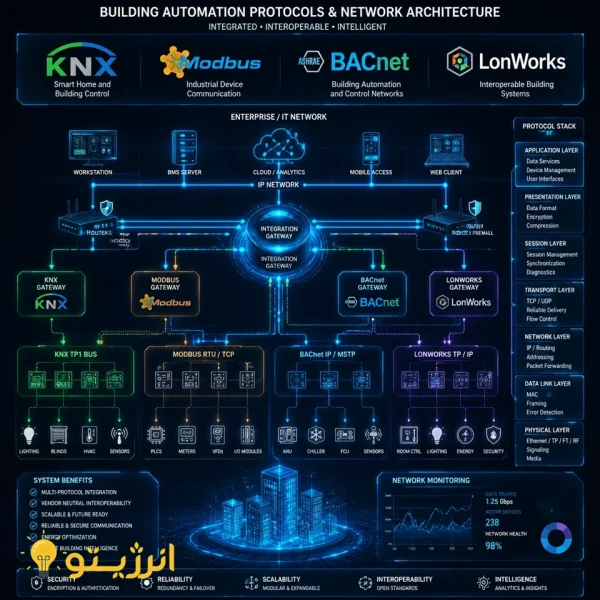

۳. شبکه ارتباطی و پروتکل‌ها

برای ارتباط بین اجزای مختلف، پروتکل‌های ارتباطی استفاده می‌شود:

• پروتکل KNX: استاندارد جهانی برای اتوماسیون ساختمان، انعطاف‌پذیر و مقیاس‌پذیر

• Modbus: پروتکل صنعتی ساده و پرکاربرد

• BACnet: استاندارد برای سیستم‌های HVAC

• LonWorks: برای شبکه‌های کنترل توزیع‌شده

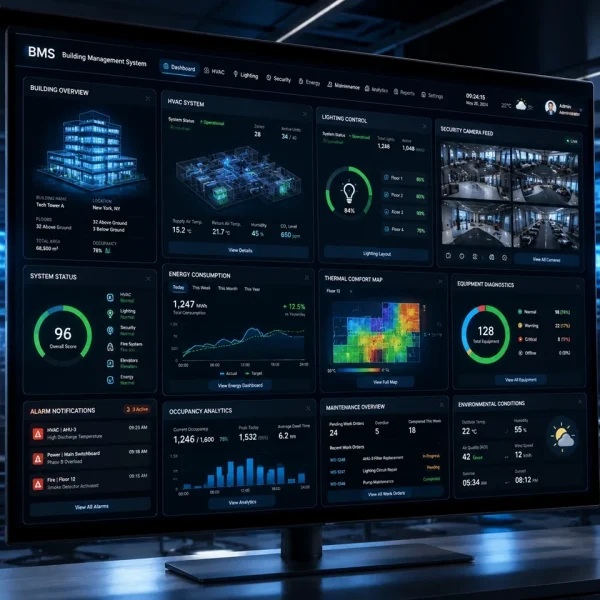

۴. رابط کاربری (HMI – Human Machine Interface)

رابط کاربری به مدیران اجازه می‌دهد تا سیستم را نظارت و کنترل کنند:

• داشبورد وب: دسترسی از هر مکان

• اپلیکیشن موبایل: کنترل از راه دور

• صفحه نمایش لمسی: نصب در محل

تفاوت BMS با خانه هوشمند (Smart Home)

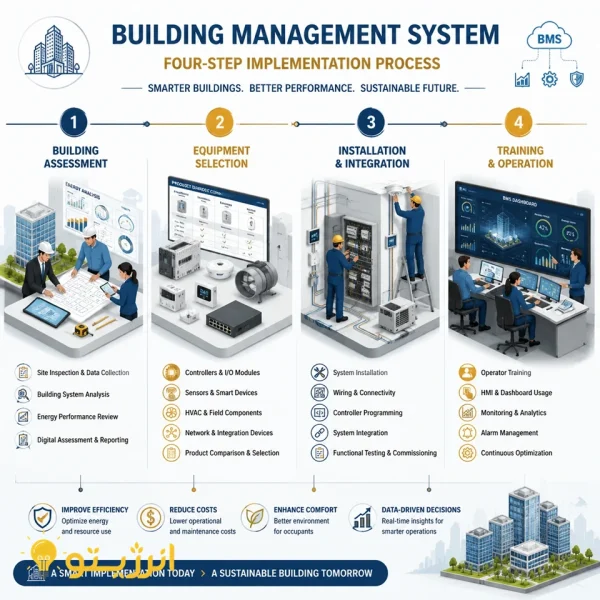

مراحل پیاده‌سازی سیستم BMS

مرحله ۱: ارزیابی نیازها و طراحی اولیه

• تحلیل ساختمان: مساحت، تعداد طبقات، نوع کاربری

• شناسایی تاسیسات موجود: HVAC، روشنایی، امنیت

• تعیین اهداف: کاهش انرژی، افزایش امنیت، راحتی کاربران

مرحله ۲: انتخاب پروتکل و تجهیزات

برای ساختمان‌های جدید، پروتکل KNX به دلیل استانداردسازی جهانی و انعطاف‌پذیری توصیه می‌شود. برای ساختمان‌های موجود، Modbus یا BACnet ممکن است مناسب‌تر باشد.

تجهیزات BMS شامل:

• کنترلرهای مرکزی

• سنسورها و عملگرها (Actuators)

• سوئیچ‌های شبکه و کابل‌کشی

• نرم‌افزار مدیریت (SCADA)

مرحله ۳: نصب و راه‌اندازی

• کابل‌کشی و نصب سخت‌افزار: توسط تکنسین‌های متخصص

• پیکربندی کنترلرها: برنامه‌نویسی منطق کنترل

• تست و راه‌اندازی: بررسی عملکرد تمام اجزا

مرحله ۴: آموزش و نگهداری

• آموزش کاربران: نحوه استفاده از رابط کاربری

• نگهداری دوره‌ای: بررسی سنسورها، به‌روزرسانی نرم‌افزار

• پشتیبانی فنی: قرارداد نگهداری با تأمین‌کننده

هزینه پیاده‌سازی سیستم BMS

هزینه BMS به عوامل مختلفی بستگی دارد:

عوامل تأثیرگذار بر هزینه

۱. مساحت ساختمان: هزینه به ازای هر متر مربع معمولاً بین ۵۰ تا ۱۵۰ دلار است.

۲. پیچیدگی سیستم: تعداد نقاط کنترل و سنسورها

۳. نوع پروتکل: KNX معمولاً گران‌تر از Modbus است

۴. تجهیزات موجود: یکپارچه‌سازی با سیستم‌های قدیمی هزینه بیشتری دارد

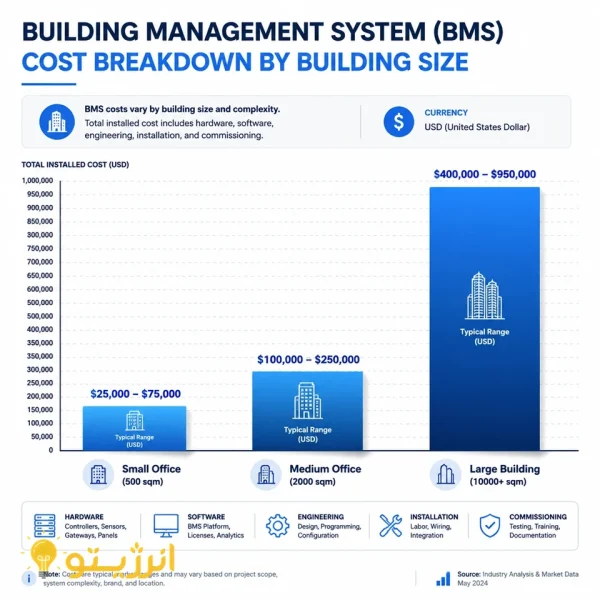

برآورد هزینه برای انواع ساختمان

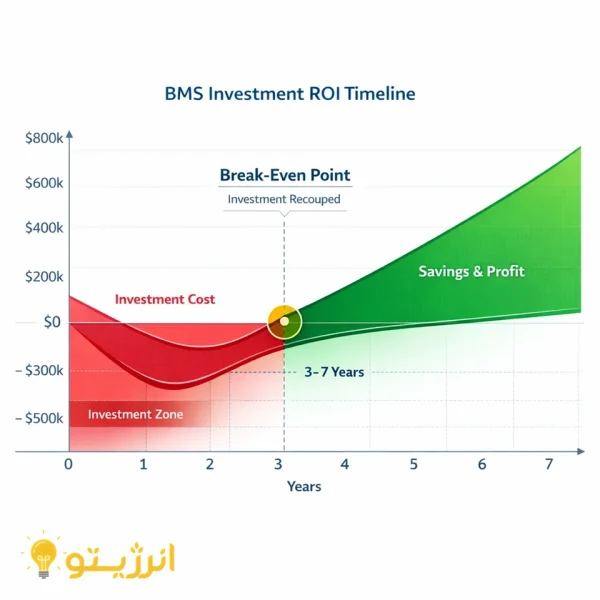

نکته مهم: بازگشت سرمایه (ROI) معمولاً بین $3$ تا $7$ سال است که از طریق کاهش هزینه انرژی و تعمیرات حاصل می‌شود.

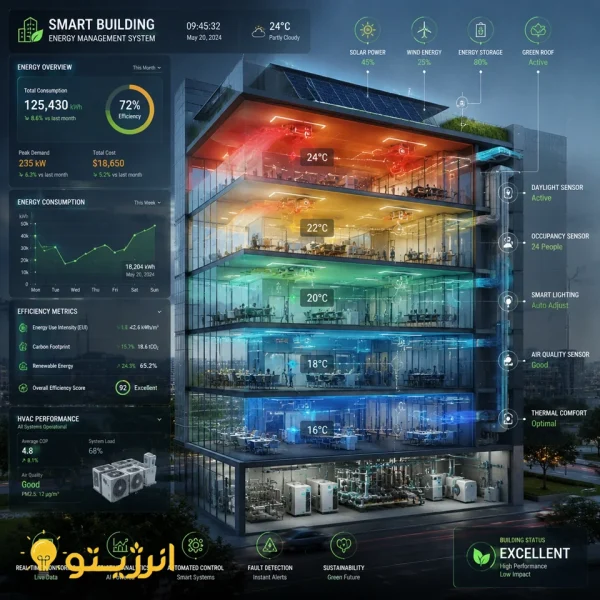

کاربردهای عملی سیستم BMS

۱. مدیریت انرژی هوشمند

• کنترل HVAC بر اساس اشغال: خاموش کردن خودکار در فضاهای خالی

• بهینه‌سازی روشنایی: استفاده از نور طبیعی و تنظیم خودکار

• مانیتورینگ مصرف: شناسایی نقاط اتلاف انرژی

۲. امنیت و کنترل دسترسی

• یکپارچه‌سازی دوربین‌ها و آلارم‌ها

• کنترل دسترسی با کارت یا بیومتریک

• اعلان‌های لحظه‌ای در شرایط اضطراری

۳. نگهداری پیشگیرانه

• هشدار خرابی تجهیزات: قبل از بروز مشکل جدی

• ثبت تاریخچه عملکرد: برای تحلیل و بهبود

• برنامه‌ریزی تعمیرات: بر اساس ساعت کارکرد

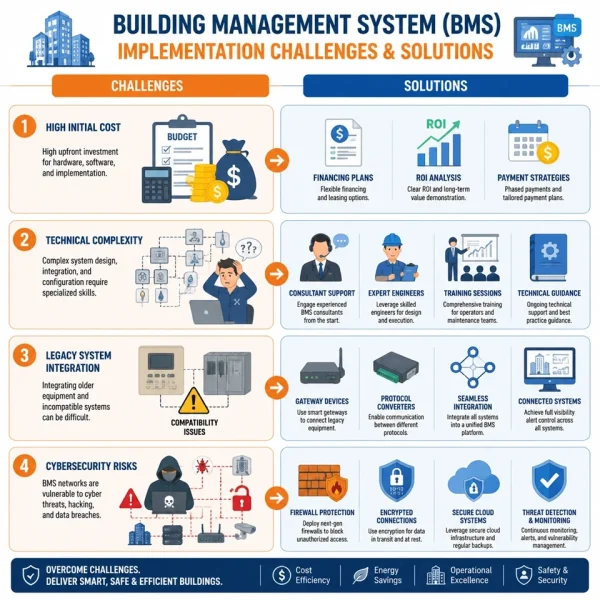

چالش‌ها و راهکارهای پیاده‌سازی BMS

چالش ۱: هزینه اولیه بالا

راهکار: شروع با سیستم مقیاس‌پذیر و افزودن تدریجی امکانات. استفاده از تسهیلات مالی یا لیزینگ تجهیزات.

چالش ۲: پیچیدگی فنی

راهکار: همکاری با مشاوران متخصص و انتخاب سیستم‌های کاربرپسند با رابط گرافیکی ساده.

چالش ۳: یکپارچه‌سازی با سیستم‌های قدیمی

راهکار: استفاده از Gateway‌ها و مبدل‌های پروتکل برای اتصال سیستم‌های مختلف.

چالش ۴: امنیت سایبری

راهکار: استفاده از فایروال‌های صنعتی، رمزنگاری داده‌ها و به‌روزرسانی منظم نرم‌افزار.

سوالات متداول

۱. آیا می‌توان BMS را در ساختمان‌های قدیمی نصب کرد؟

بله، با استفاده از سنسورهای بی‌سیم و Gateway‌های مناسب، می‌توان BMS را در ساختمان‌های موجود پیاده‌سازی کرد.

۲. چه تفاوتی بین BMS و SCADA وجود دارد؟

BMS برای ساختمان‌ها و SCADA برای فرآیندهای صنعتی طراحی شده است، اما هر دو از منطق کنترل مشابهی استفاده می‌کنند.

۳. آیا سیستم BMS نیاز به اینترنت دارد؟

خیر، BMS می‌تواند به صورت محلی کار کند، اما اتصال به اینترنت امکان دسترسی از راه دور و یکپارچه‌سازی با سیستم‌های ابری را فراهم می‌کند.

۴. چقدر طول می‌کشد تا سیستم BMS نصب شود؟

بسته به اندازه ساختمان، از $2$ ماه برای پروژه‌های کوچک تا $12$ ماه برای ساختمان‌های بزرگ.

نتیجه‌گیری

هوشمندسازی ساختمان BMS دیگر یک تجمل نیست، بلکه یک ضرورت برای مدیریت بهینه ساختمان‌های مدرن است. با درک صحیح از اجزای سیستم، پروتکل‌های ارتباطی مانند پروتکل KNX، و برنامه‌ریزی دقیق برای هزینه BMS، می‌توانید سیستمی کارآمد و مقیاس‌پذیر پیاده‌سازی کنید که نه تنها هزینه‌های عملیاتی را کاهش می‌دهد، بلکه راحتی و امنیت کاربران را نیز افزایش می‌دهد.

اگر به دنبال اتوماسیون خانگی یا کنترل هوشمند تاسیسات در ساختمان خود هستید، اکنون بهترین زمان برای شروع است. با مشاوره متخصصان و انتخاب تجهیزات مناسب، می‌توانید ساختمانی هوشمند، پایدار و آینده‌نگر بسازید.
